江淮駿鈴玉柴15方綠化噴灑車 (大小平臺，霧炮，電子炮均有公告拓展)
整車型號:KLF5181GPSH6底盤型號:HFC1181B90K2D6ZS
底盤配置:
江淮駿鈴S9環衛車專用底盤，玉柴220馬力（850Nm），8擋法士特帶同步器，4.5噸前橋10噸后橋，1000R20 18PR子午鋼絲胎，160L油箱，雙層車架，中控鎖，電動玻璃，遙控鑰匙，多功能方向盤，松芝冷暖空調，氣囊座椅，座椅材質皮面帶打孔（全部），后視鏡加熱，LED組合大燈。
上裝配置:
罐體實際容積：14.8方，罐體采用國標4mm厚自動焊接工藝，60/90大功率灑水泵（可自吸自排），大通徑球閥，配前沖、后灑、側噴、后操作平臺；平臺上配綠化灑水炮，射程35米左右，可調為直沖、大雨、中雨、小雨、毛毛雨、霧狀；帶一個消防接口，兩根7米吸水管。
整車技術參數：
凱力風牌KLF5181GPSH6型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
凱力風牌 |
公告批次 |
377 |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
KLF5181GPSH6 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
12.15 |
|
額定載質量(Kg) |
11005 |
外形尺寸 |
8360,7860,8860× 2550,2500× 3280,3330,3400
|
|
整備質量(Kg) |
6800 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
19/10,19/13 |
前懸/后懸 |
1290/2570,1290/2070 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
110,89 |
|
備注 |
該車裝有水罐,水路系統,噴灑系統,作業平臺,控制系統,用于綠化澆灌,罐體外形尺寸(長度×長軸×短軸)(mm):4600×2400×1600;罐體總?cè)萘?2.15立方米,罐體有效容積11.58立方米,運輸介質:丙酮水溶液,密度:950千克/立方米;側防護裝置材料為Q235B,連接方式為螺栓連接,后防護裝置材料為Q235B,連接方式為螺栓連接;后部防護裝置的斷面尺寸為150×50mm,離地高度為480mm;ABS控制器廠家/型號:CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司.選裝高位花灑,選裝后對沖樣式,選裝氣動閥,選裝工具箱,選裝前置鴨嘴閥樣式,選裝鴨嘴球閥安裝位置,選裝不帶電子水炮,選裝電子水炮樣式,選裝尾部結構樣式.后部選裝箭頭燈,該箭頭燈只在作業狀態下使用.帶前置電子水炮時前伸為500mm.僅選用4500mm軸距改裝.外形尺寸前懸/后懸/前伸/整車長對應關系為mm:1290/2570/0/8360,1290/2570/500/8860,1290/2070/0/7860,1290/2070/500/8360.選裝限速裝置,限速89km/h. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
HFC1181B90K2D6ZS |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
江淮牌 |
生產企業 |
安徽江淮汽車集團股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
4500,5000 |
||
|
輪胎規格 |
10.00R20 18PR,11R22.5 18PR |
||
|
鋼板彈簧片數 |
9/9+7,9/10+7 |
前輪距 |
1915 |
|
燃料種類 |
柴油 |
后輪距 |
1800 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YCS04220-61A
|
廣西玉柴機器股份有限公司
|
4295
|
162
|

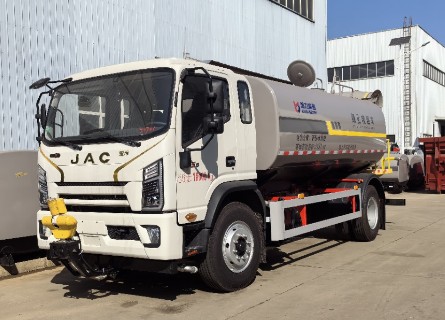

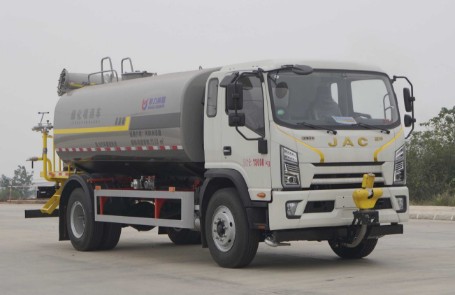

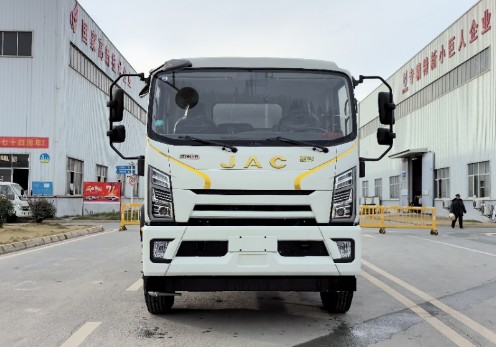

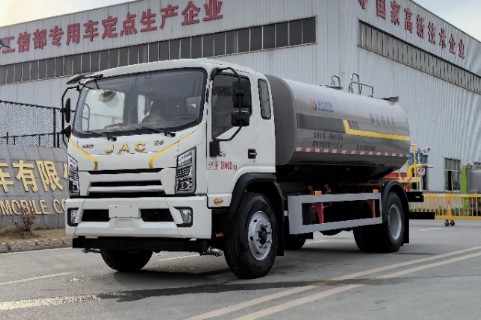

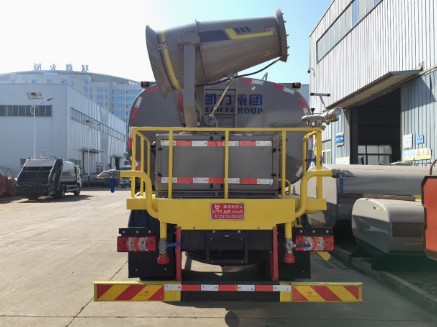

多方位圖片：
